廢輪胎裂解設(shè)備輪胎主要由橡膠、炭黑、化學(xué)助劑等成等，其中橡膠占比達60%，主要為天然橡膠（NR）、丁苯橡膠（SBR）、順丁橡膠（BR）等。其可燃元素C、H含量較高、熱值較高，具備能源化利用潛力。包括預(yù)處理、熱解、熱解產(chǎn)物回收等。經(jīng)過預(yù)處理后的廢輪胎進入廢輪胎熱裂解設(shè)備，在氮氣氣氛或其它欠氧氣氛條件下完成熱解。其熱解產(chǎn)物主要包括熱解油、熱解炭及熱解氣等三相產(chǎn)物，經(jīng)濟價值均較高，其中熱解油的熱值約為40MJ/kg，進行適當處理后可作為發(fā)動機燃料使用，且熱解油中富含檸檬油精和BTX苯系物；熱解炭經(jīng)活化后可吸附污水、廢氣中的污染物，還可用作補強劑；熱解氣中碳氫氣體（CH4、H2）含量高，含氧氣體較少，可直接作為燃料使用。

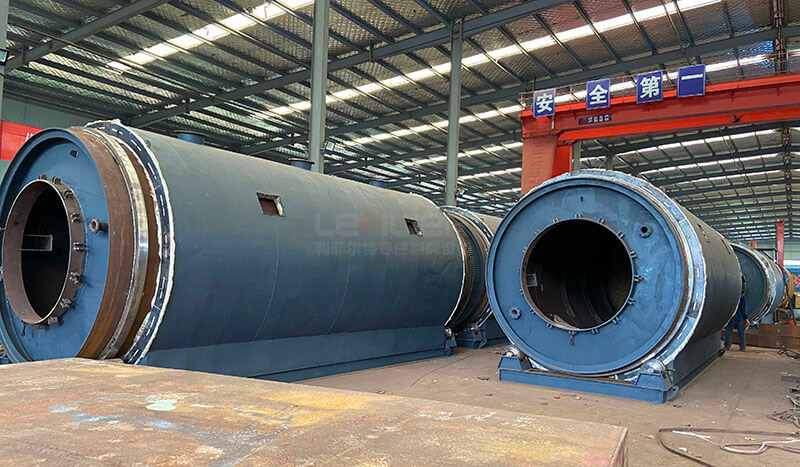

廢輪胎裂解設(shè)備
廢輪胎橡膠中的天然橡膠在約326℃開始裂解，390℃左右基本裂解完畢；丁苯橡膠在300℃左右開始裂解，470℃左右基本裂解完畢；順丁橡膠在380℃左右開始裂解，500℃左右裂解完畢。三種橡膠的熱裂解反應(yīng)存在一定的相互影響，但大致熱解趨勢變化不大。
廢舊輪胎熱解反應(yīng)過程本質(zhì)是輪胎中的橡膠中大分子有機物在高溫、欠氧氛圍中發(fā)生斷鏈重整生成小分子碳氫化合物的過程，其熱解產(chǎn)物組分較復(fù)雜且隨著熱解條件的變化而變化。
